惠新晨8-100V电动车灯IC H5524替代76BA

惠新晨8-100V电动车灯IC H5524替代76BA

简要描述:

惠新晨8-100V电动车灯IC H5524替代76BA
价格更优,性价比更高,内置MOS

打印当前页

免费咨询:15889768528

发邮件给我们:2945356936@qq.com

分享到:

深圳市惠新晨电子有限公司专业提供高性能、高性价比、智能温度保护5-120V宽电压的降压恒流LED电动车灯IC方案、LED汽车灯IC方案、LED工作灯驱动IC,LED长条灯驱动IC,辅助灯驱动IC,LED摩托车灯IC方案、LED低压球泡灯IC方案,高低亮、远近光,高低亮爆闪车灯IC方案,有三灯切六灯方案

封装厂图1

惠新晨8-100V电动车灯IC H5524替代76BA

惠新晨8-100V电动车灯IC H5524替代76BA

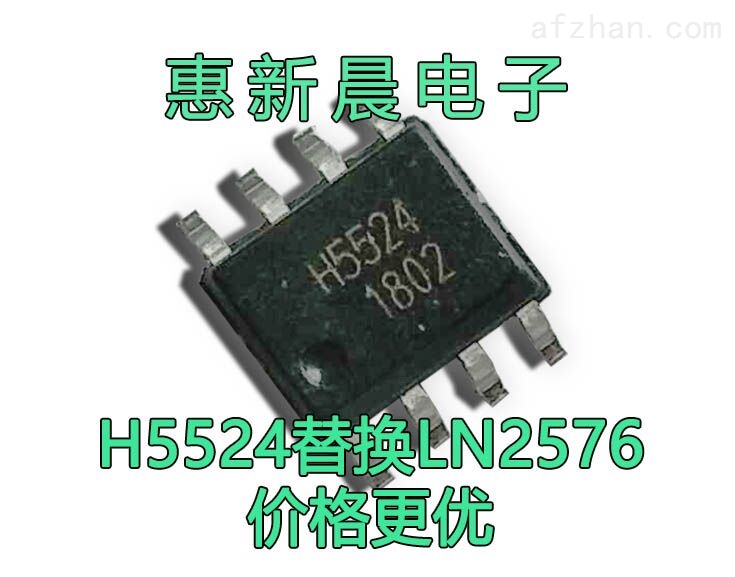

H5524是应用于LED低压灯、LED车灯市场上量产成熟、稳定,出货量久、出货量非常大,性价比极高的的一款降压恒流LED驱动器

H5524是一款目前车灯市场上做单亮、远近光切换、高低亮切换、强弱光切换成本zui低,外围元器件zui少,性能zui优越的一款降压恒流车灯IC,性价比极高,大力推荐广大工程师选H5524设计到车灯电源应用中

H5524是一款外围元器件非常简单、并采纳PWM连续工作模式、支持8-100V电压输入的非隔离LED降压恒流IC

H5524固定频率160KHZ,采纳了PWM工作模式,所以在应用中可以采用很小的电感值及采用很小的功率MOS即可驱动理想的电流值,可以有效节省LED驱动体积

H5524通过对MODE端口进行控制实现2功能切换。MODE悬空为高亮100%亮度模式,接高为50%电流亮度模式



特点:

1、ESOP-8封装

2、输入电压:8-100V

3、效率高达80%以上

4、内置100V低压MOS,芯片底部带散热片

5、电流高达1.4A

6、内置6V稳压管

7、固定频率160KHZ

8、平均电流工作模式

9、恒流精度1%

10、高负载调整率

11、高线性调整率

12、内置抖频电路

13、极少的外围元器件

14、内部集成智能过温保护、过温保护线性降电流,不闪灯不灭灯,有效延长灯珠寿命

15、内置输出短路保护,内置欠压保护、过温保护、过流保护、输出开路保护、

16、易过EMC认证

17、内置高低亮2功能



H5524优势特点:

想必大家都知道,目前LED电动车、摩托车前大灯的工作温度很高环境比较恶劣,有的工作温度都达到140度了,所以做电动车前大灯的话电源IC带过温保护功能是一定要具备的

H5524解决摩托车、电动车前大灯恶劣的灯体温度的问题

H5524由于固定开关频率,所以做宽电压大电流非常容易,温升也特别低,并且可以使用很小的电感及MOS管就可以支持很大的输出电流

H5524容易过EMC

H5524带输出短路保护功能,有效解决生产测试过程中工人不小心短路导致电源烧毁的问题



应用:

LED电动车前大灯,三面摩托车前大灯,汽车工作灯,汽车长条灯、汽车前大灯,低压球泡灯,低压投光灯等低压LED灯具

电动车灯 摩托车灯驱动IC方案 四珠电动车灯 六珠电动车灯 激光炮 摩托车灯激光炮 摩托车射灯 9珠汽车工作灯 16珠汽车工作灯 辅助灯 长条灯 牧马大灯 汽车灯 电动车双爪前大灯远近光高低亮 高低亮爆闪



H5524 PCB 设计注意事项:

在设计 PCB 时应遵循以下原则:
VDD 的旁路电容需要尽量靠近芯片的 VDD 和 GND。电流采样的 CS需要单独的线连
接到电流采样电容一端,芯片地以及其他信号地应分头接到暴露电容的地端,即采
用地线分离技术。减小功率环路的面积,可减小 EMI 辐射



H5522支持0.8A输出内置MOS,  SOT23-6封装,  PIN对PIN替换LN2576NR76BN,无需改动器件

H5524支持1.4A输出,内置MOS, ESOP-8封装,PIN对PIN替换LN2576SRC76AB,无需改动器件

H5526支持1.7A输出,内置MOS,ESOP-8封装,PIN对PIN替换LN2576SRB76BN,无需改动器件

H5528支持2.5A输出,外置MOS,ESOP-8封装,PIN对PIN替换LN2576SRA76AA,无需改动器件

H5521支持5A输出,外挂MOS   ,SOT23-6封装,  PIN对PIN替换LN2576MR76AM无需改动器件

替代LN2576NR/76NB LB2576RC/76AB LN2576SRB/76BN LM2576MR/76AM,

LN2576 76BA 76BN 76BC

惠新晨电子H552系列全系列PIN对PIN替换LN2576,无需改动任何器件,直接换IC即可,价格更加有优势,性价更高
