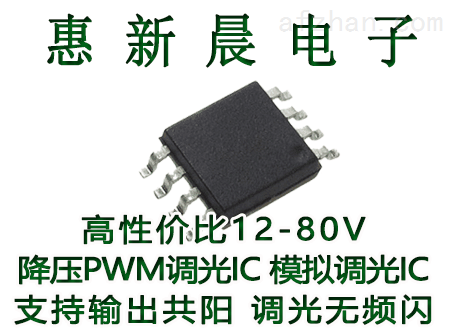

H5119\DC5-100V无频闪高同步性RGB调光IC

H5119\DC5-100V无频闪高同步性RGB调光IC

简要描述:

H5119\DC5-100V无频闪高同步性RGB调光IC
H5119支持RGB调光,模拟调光,线性调光,PWM调光,支持共阳,高调光精度,高同步性

打印当前页

免费咨询:15889768528

发邮件给我们:2945356936@qq.com

分享到:

深圳市惠新晨电子有限公司专业从事DC-DC降压恒流IC ,H5119在惠新晨电子优势推出的一款专门用于调光无频闪应用的降压恒流芯片,支持12-100V宽电压输入,支持PWM调光,支持RGB调光,支持线性调光,支持模拟调光,PWM调光无频闪,模拟调光无频闪,支持输出多路共阳,外围元器件少,性价比高,高调光精度,完美调光曲线,高同步性

惠新晨电子专业DC-DC 降压恒流LED灯市场,经验丰富、工程资源充足,免费协助画板,帮忙过认证,提供样品、提供

深圳市惠新晨电子有限公司

周工:

MB:

H5119是一款外围电路简单,成本低,高性能,低成本调光无频闪的DC-DC降压恒流IC

H5119 是一款外围电路简单的多功能平均电流型LED降压恒流电源芯片,适用于宽电压12-100V范围的非隔离式大功率恒流LED驱动领域。

H5119芯片采用了平均电流模式控制,输出电流精度在±3 %;输出电流对输入输出电压以及电感不敏感;芯片内部集成了环路补偿,外围电路更加简洁可靠。

H5119通过对LD 端口进行控制实现三功能切换。LD 悬空为高亮模式,LD 比VDD 高1V 左右为 1/2 电流的低亮模式,此功能可以简化机动车照明的远近光灯的切换设计,LD 接0.2-1.2V 模拟信号输入时为模拟调光模式,LD 在0.2V 以下关闭输出。LD 端口支持模拟调光,分段调光以及PWM 调光。

此外PWM 端口支持超小占空比的PWM 调光,可响应小于100ns 的PWM 脉宽波形,PWM 端口为高电平,芯片正常工作,为低电平芯片输出关闭

H5119产品特点:

12-100V宽电压输入

平均电流工作模式,高恒流精度
高效率:zui高可达95%
内置5V 稳压管
外驱MOS,输出电流高达5A,

如内置MOS管的H5112支持2A输出
zui大工作频率1MHz
±3%恒流精度
支持PWM/模拟/分段调光,PWM调光,RGB调光

智能过温保护,高温降电流,有效提高LED灯珠寿命

封装:SOT23-6L

 应用领域:

PWM调光 RGB调光 模拟调光 ,线性调光

 强光手电筒,警示灯
 LCD 背光驱动及洗墙灯
 景观LED 点光源
 MR-16 LED 灯
 舞台灯  射灯

建筑照明,LED灯条

H5119\\DC5-100V无频闪高同步性RGB调光IC

H5119\\DC5-100V无频闪高同步性RGB调光IC

H5119\\DC5-100V无频闪高同步性RGB调光IC
